WORK INSTRUCTION INSTRUCTIVO DE OPERACION				No. 648
Originator / Originador:  Dioni Date Created /Fecha de creación: 6/24/09				Product (s) / Producto (s): JCM validator Model (s) / Modelo (s): UBA-10-SS
Revision History  /  Historial de Revisión
Revision / Revisión	Revision Date/ Fecha de Revisión		Name/ Nombre		Update / Actualización
00	6/24/09		Dioni		New document/ Nuevo documento
01	28 Abril 2011		Beatriz Pérez		Update/ Actualización
02	05 Mayo 2018		Humberto Bailón		Revisión

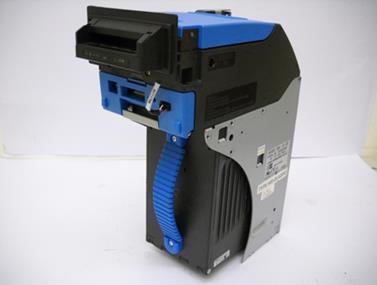

MODELO: UBA – 10 – SS

P/N: 8770233578

· PRUEBAS

En su computadora seleccione el icono

A continuacion se abrira la siguiente ventana, conecte la fuente y cable de comunicación y seleccione START COMMUNICATION:

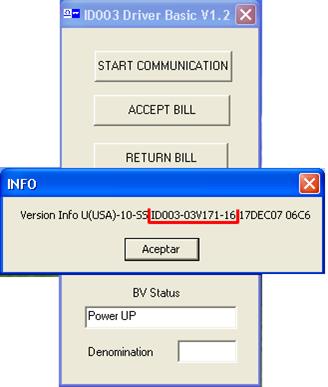

A continuación se abrirá la siguiente ventana en la cual revisara que el firmware sea el que corresponde, de clic a aceptar de ser el marcado de no ser asi siga los pasos sobre como cargar el firmware (se encuentra más abajo del documento).

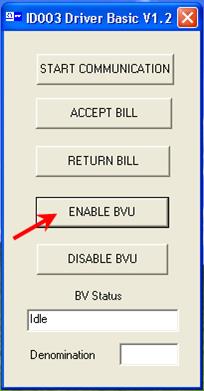

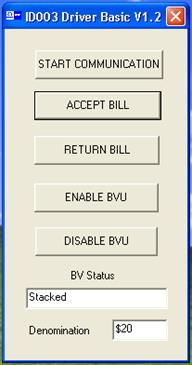

Se preparara la unidad y se abrirá la siguiente ventana. Verifique que se encuentre seleccionado ENABLE BVU

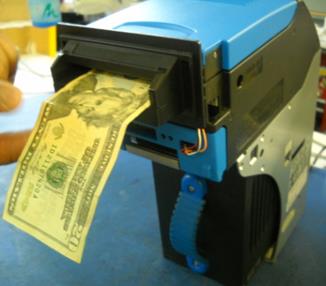

Coloque el billete en la entrada                                                                                              Seleccione ACCEPT BILL

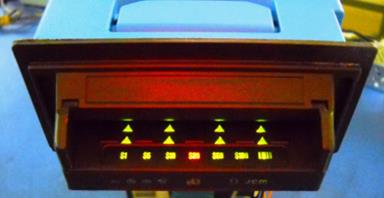

En el aceptador de billetes se marcara la cantidad que se inserto. Repetir este proceso con diferentes nominaciones de billetes.

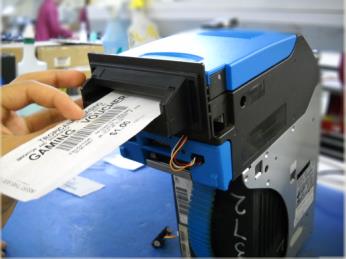

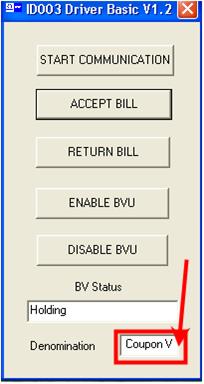

Ahora inserte el Voucher como se muestra en la imagen.                       Enseguida en la ventana se marcará Cupón V  significa que ha sido  detectado.

Ø CALIBRACION

Retire el Bezel de la unidad

                                                                                Desconecte el arnés que sujeta el Bezel.                 Se enciende el Switch  8 con la unidad  desconectada

                                                                                                                                                                y se conecta de nuevo y bajar switch 8

En la computadora abra el icono

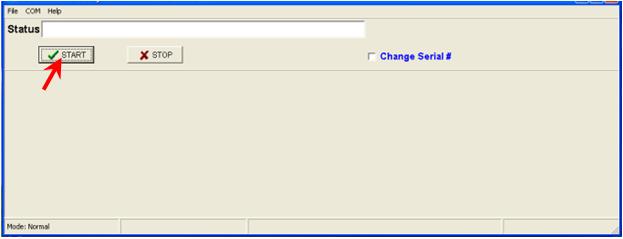

Seleccione Start

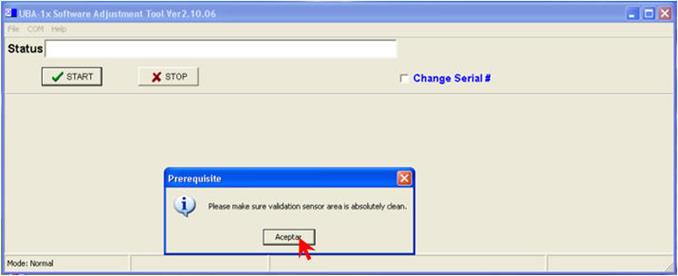

A continuación se abrirá otra ventana donde le mencionan que se asegure que el área del sensor de validación se encuentre limpio (ver mantenimiento), una vez que está seguro seleccione  Aceptar, A continuación se prepara la unidad.

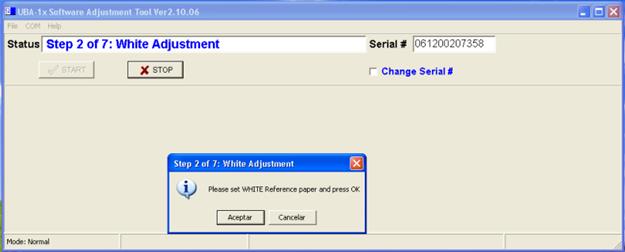

En seguida aparece una ventana pidiéndole que inserte la referencia de papel blanco

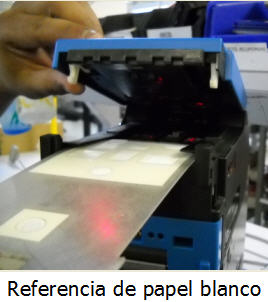

Levante  la cubierta superior y deslice la referencia de papel blanco sobre las guías hasta que llegue a su límite, cierre la tapa.

En la ventana seleccione la opción Aceptar, en seguida el programa empieza a calibrar.

Al terminar de calibrar le pedirá que introduzca la referencia de papel negro.

Levante la cubierta superior y retire la referencia de papel blanco  e introduzca la referencia de papel negro deslice sobre las guías hasta que llegue a su límite, cierre la tapa.

En la ventana seleccione la opción Aceptar, en seguida el programa empieza a calibrar. Introduzca las referencias las veces que le requiera el programa.

Al terminar de calibrar le pedirá que introduzca la referencia de papel UV.

Levante la cubierta superior y retire la referencia de papel negro  e introduzca la referencia de papel uv hasta que llegue a la línea marcada como se muestra en la imagen, cierre la tapa.

En la ventana seleccione la opción Aceptar, en seguida el programa empieza a calibrar

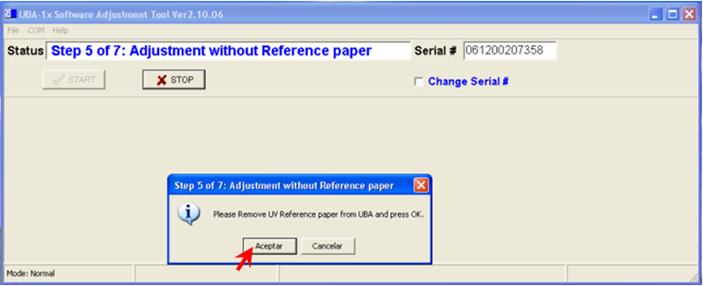

Retire la referencia de papel UV, cuando el programa lo requiera, cierre la tapa y seleccione aceptar.

Puede darse el caso en que le vuelva a pedir que inserte la referencia de papel blanco.

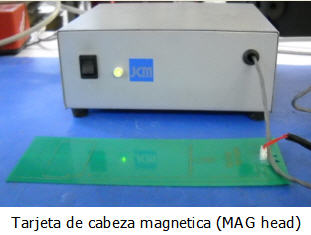

A continuación le pedirá que inserte la tarjeta de cabeza magnética (Mag head) encienda la fuente.

Inserte la tarjeta de cabeza magnética al límite que se tiene marcado

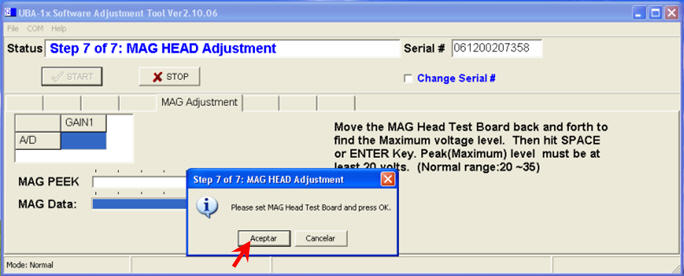

Seleccione Aceptar

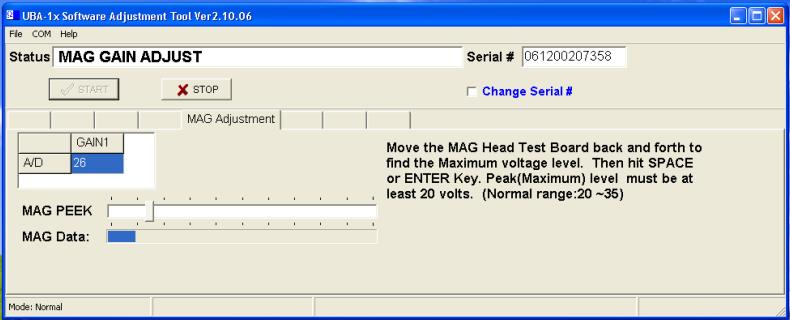

En la pantalla aparecerá un rango que se cambiara según deslice la tarjeta hacia adelante o hacia atrás por lo tanto deberá prestar atención y realizarlo lentamente hasta obtener un rango no menor a 20 volts y no mayor a 35 volts, una vez encontrado el rango aceptable presione la tecla espacio de su teclado para grabar la calibración

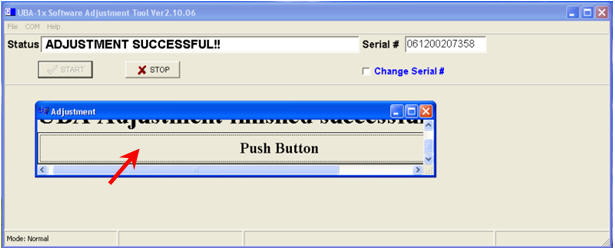

Seleccione Push Button

Ø COMO CARGAR FIRMWARE

Seleccione el icono

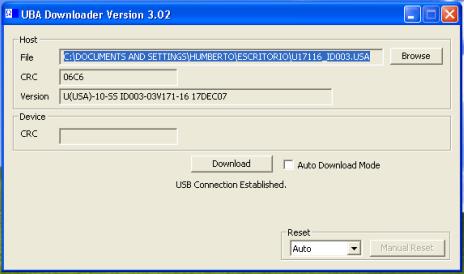

Aparecerá  la siguiente ventana conecte el cable usb.

Seleccione download y se empezara a cargar el firmware

Ø MANTENIMIENTO

Retire la cubierta azul, con ayuda de un desarmador insertándolo en los orificios que se encuentran en las orillas.

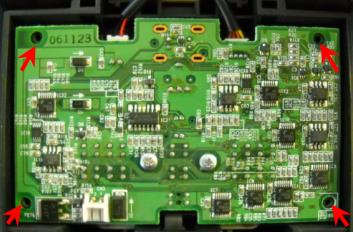

Ahora retire los 4 tornillos de las orilla de la tablilla de sensor superior

Desconecte los dos arneses que sujeta la tablilla

Revise que los cristales no se encuentren dañados, rayados, en mal estado, en caso de estarlo reemplácelos, realice la limpieza utilizando jabón y cepillo para los rodillos y un paño húmedo para los cristales.

Retire las cubiertas laterales de la unidad y utilice el aire comprimido  para su limpieza.

Ø FALLAS COMUNES

Firmware incorrecto

- Realice el cambio del firmware ( vea pasos Como cargar firmware)

No acepta el billete o el vouche en las pruebas.

- Puede ser debido al firmware incorrecto o que no se encuentre calibrada

Velocidad del motor, esta falla se marca en la computadora cuando se realiza la calibración.

- Realice el cambio de los motores

- Puede que se encuentre dañada la tablilla CPU

Unidad Ruidosa al prepararse

- Engranes dañados

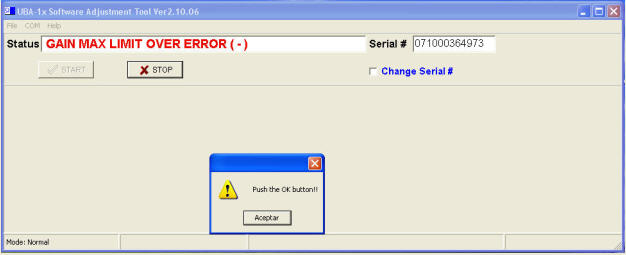

Al momento de la calibración marca el error  GAIN MAX LIMIT OVER ERROR como muestra la imagen:

Realice el reemplazo de la tablilla de sensor superior
