		WORK INSTRUCTION/ INSTRUCTIVO DE OPERACION			No. 569
Originator / Originador: 1132 Date Created /Fecha de creación: 01/09/07			Product (s) / Producto (s): IMPRESORA Model (s) / Modelo (s): WM002382 / 577
Revision History / Historial de Revisión
Revision / Revisión	Revision Date/ Fecha de Revisión	Name/ Nombre	Update / Actualización	Próxima revision		Aprobado por:
00	01/09/07	1132	Nuevo documento			Rich Guglielmo y Tom St John
01	02/19/07	1132	P/S cap replacement			Rich Guglielmo y Tom St John
02	07/31/14	1186	Agregar fotos	Febrero 2015		Rich Guglielmo y Tom St John
03	04/28/15	1186	Pruebas	Octubre 2015		Rich Guglielmo y Tom St John

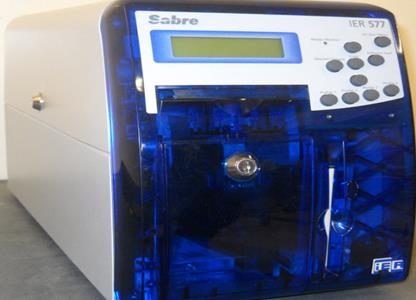

WM002382 / 577

577-18

Pruebas:

-Conectar la impresora y encenderla

-En la pantalla de la impresora aparece varias configuraciones, espere está que aparezca On line

Presionar el botón On line / Menú -Se cambiara para seleccionar el modo de prueba, en la pantalla aparece Print status

-Presionar el botón Enter, en la pantalla aparece en cual salida del módulo requiere que se imprima el ticket

Seleccione los botones arriba y abajo dependiendo la salida que requiera 1,2, 3 y oprima Enter

-Se imprimirá el siguiente ticket, revise la impresión

Seleccione las tres salidas para verificar que funcionen correctamente

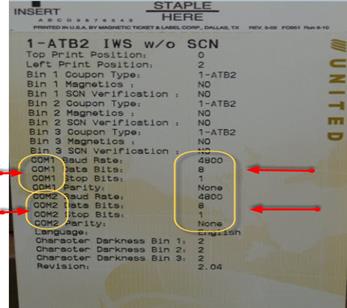

NOTA: En el ticket se imprime como está configurada la impresora

Con los botones de la impresora puede recorrer el menú o configurarlo

-Cuando se hayan revisado las tres salidas del ticket, presione el botón con la fleche hacia arriba para configurar a Revisión 2.04

Presionar dos veces enter y se cambiara a otro menú

Vuelva a presionar el botón con la flecha hacia arriba hasta llegar Print Test Coupons y después presione Enter

Aquí seleccione la cantidad ticket que desee imprimir

-En esta prueba con los botones de las flechas arriba y abajo, seleccione la cantidad ticket que desee imprimir

-Presione Enter, en la pantalla aparece From bin para seleccionar de cual papelera quiere que se impriman los tickets

- Seleccione los botones arriba y abajo dependiendo la salida que requiera 1,2, 3 y oprima Enter

-Se imprimirá el siguiente ticket o más dependiendo la cantidad seleccionada, revise la impresión

NOTA:

Si son más de diez oprima el botón de Software load y podrá cambiar la cantidad con los botones de las flechas arriba y abajo

-Presione Enter, aparece From bin para seleccionar de cual papelera quiere que se impriman los tickets

- Seleccione los botones arriba y abajo dependiendo la salida que requiera 1,2, 3 y oprima Enter

- Ejecute 20 entradas a través de cada bandeja

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

. Para probar la unidad de disquete

ATB1 intento de carga o ATB 2 Software

CARGA SOFTWARE

* Inserte el disquete con el PROGRAMA ATB2 EN LA IMPRESORA

* Apague la impresora

* Encienda la impresora mientras pulsa la tecla SOFTWARE LOAD, HASTA LA (CONTRASEÑA) MENSAJE EN MOSTRADO

* LA (CONTRASEÑA) mensaje se mostrará

* Usando el teclado, ENTER 19999

* Desplácese hacia arriba o hacia abajo hasta (BORRAR APLICACIÓN) se visualiza

* Presione la tecla Enter

* La impresora indicará (BORRAR APLICACIÓN / SABRE)

* Pulsar la tecla Enter

* La impresora BORRAR LA APLICACIÓN, cargar el nuevo reinicio Y RESPALDO EN LÍNEA

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Compruebe la configuración de protocolo de comunicación y ejecutar una prueba de impresión en línea.

Conectar cable de comunicación, corriente y encender

Seleccionar el icono Test Se abrirá la siguiente ventana

Presione dos veces la tecla enter en el teclado

Teclee un número que de comunicación ejemplo #28

Presione enter varias veces hasta llegar a puertos donde se modifica según la configuración de la impresora

En el ticket viene COM 1 o COM 2

Después de configurarlo presione la tecla enter hasta que la impresora empiece a comunicar

Cuando se tiene comunicación el foco de la impresora comenzara a parpadear

Comprobar si la cubierta frontal, asegúrese de que el pasador de seguridad no falta

. Compruebe la fuente de alimentación para el ruido Fix it o reemplazado. La impresora sigue trabajando en esta condición

--------------------------------------------------------------------------------------------------------------------------------------------------------------------
Mantenimiento:

Retire las tapas, soplete la suciedad y el exceso de polvo

Limpieza en el módulo del cabezal de impresión

Placa de presión -. Comprobar el rodillo, sustituir si es necesario

Inspeccione el desgaste y el daño de los rodillos y reemplácelos si es necesario.

Revisar y limpiar todos los sensores

Modulo (alimentador triple)

Para quitarlo de la impresora, afloje el tornillo.

Después muévalo un poco hacia la derecha para zafarlo de los ganchos que lo sostienen

Jale hacia afuera y desconecte los cables

Para abrirlo y darle mantenimiento quite los tornillos que están se muestran en la imagen.

Soplete y Limpie las partes siguientes,

Quite los engranes, las bandas y sensores limpien la grasa, coloque nuevamente grasa.

Eyección de motor Engranajes Unidad de rodillo

Sensores

Revise la tensión de la correa

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

FALLAS:

* EL TICKET SE ATORA EN EL MODULO

Realice la limpieza de sensores, engranes y revise el ajuste de las bandas

* RODILLOS DAÑADOS

Revisar todos los rodillos, que no estén desgastados

* PLACA DE PRESION

Está al encontrarse dañada no cargará el ticket y provoca que el corte del ticket no sea correcto

* MALA IMPRESION EN EL TICKET

El ticket se colocó al revés / cabeza dañada / cable de la cabeza desconectado
